جزئیات محصول:
|
| Product Name: | Small Portable Welding Machine | Function: | Resistance Spot Welding |
|---|---|---|---|
| Machine type: | Mobile Spot Welding Machine | Application: | Automotive Industry |
| Feature: | Easy Operation | Max. Welding Thickness: | 5+5 mm |
| Rated Capacity: | 60KVA, 80KVA, 100KVA, | After-sales Service Provided: | Free spare parts, Field installation, commissioning and training |
| After Warranty Service: | Video technical support, Online support and Spare parts | گواهی: | Certification |
| برجسته کردن: | جوشگر نقطه ای قابل حمل آلومینیومی,جوشگر نقطه ای قابل حمل صنعتی,دستگاه جوش نقطه ای قابل حمل گواهی شده,Industrial Mobile Portable Spot Welder,Certified Portable Spot Welding Machine |
||
توضیحات محصول

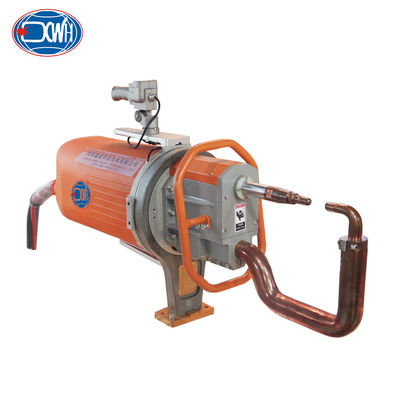

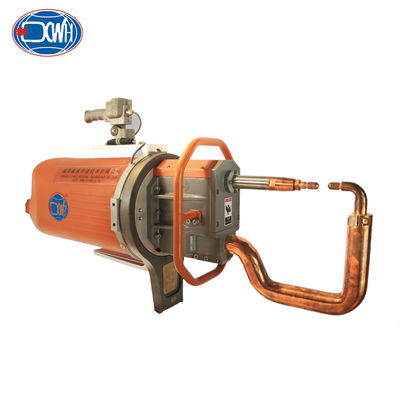

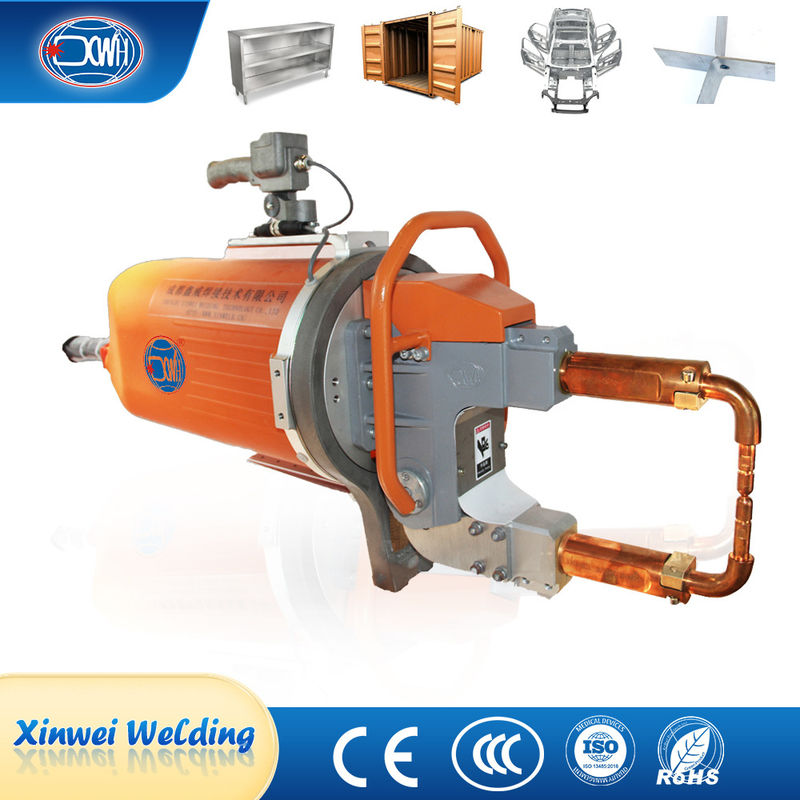

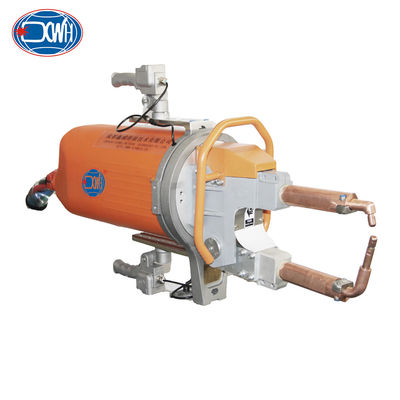

دستگاه جوش نقطه ای قابل حمل یک طراحی ماژولار را اتخاذ می کند، یکپارچه سازی ترانسفورماتور های جوش، سیلندرها، دریچه های سولینوئید، توزیع کننده های آب و گاز، حلقه های چرخش و میله های تعلیق،سیستم های تعادل، و دستگیره های کنترل و سایر دستگاه های مرتبط به یک واحد تبدیل می شوند. مدار الکتریکی اصلی یک ورودی سه فاز AC 380V / 50HZ را اتخاذ می کند،که از سیلیکون قابل کنترل در کنترل کننده و سپس به ترانسفورماتور عبور می کندپس از کاهش ولتاژ توسط ترانسفورمور، خروجی ثانویه ولتاژ پایین (4.75-10V) و جریان بزرگ (12-20KA) بین الکترودها است.کنترل کننده تنظیم زاویه هدایت سیلیکون قابل کنترل برای تنظیم جریان خروجی از ترانسفورماتور برای پاسخگویی به الزامات مشخصات جوش.
| ماده/مدل | واحد | DN2-60X | DN2-60C | DN2-80X | DN2-80C | DN2-100X | DN2-100C |
| قدرت در 50 | KVA | 60 | 60 | 80 | 80 | 100 | 100 |
| حداکثر جریان مدار کوتاه | KVA | 10 | 10 | 12 | 12 | 14 | 14 |
| ولتاژ تخلیه ثانویه | V | 8.9 | 8.9 | 8.9 | 8.9 | 8.9 | 8.9 |
| ولتاژ در 50Hz/60Hz | V | 3φ380 | 3φ380 | 3φ380 | 3φ380 | 3φ380 | 3φ380 |
| فاصله بین بازوها | ام ام | 120 تا 280 | 100 تا 300 | 120 تا 128 | 100 تا 300 | 120 تا 280 | 100 تا 300 |
| حداکثر قدرت در الکترودها | N | 3500 | 3500 | 3500 | 3500 | 3500 | 3500 |
| ضربه کاری | ام ام | 15 تا 45 | 15 تا 25 | 15 تا 45 | 15 تا 25 | 15 تا 45 | 15 تا 25 |
| حداکثر ضربه | ام ام | 50 تا 120 | 60/100/140 | 50 تا 120 | 60/100/140 | 50 تا 120 | 60/100/140 |
| حداکثر طول بازو | ام ام | 500 | 500 | 600 | 500 | 600 | 500 |
| عرضه هوا فشرده | MPA | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 |
| حداکثر ضخامت ورق فولاد نرم با حداقل طول بازو | ام ام | 3+3 | 3+3 | 4+4 | 4+4 | 5+5 | 5+5 |
| با بازوهای 500 میلی متری | ام ام | 2+2 | 2+2 | 3+3 | 3+3 | 3+3 | 3+3 |
| با بازوهای با حداکثر طول | ام ام | 1.2+12 | 1.2+12 | 2+2 | 1.8+18 | 2.0+20 | 2.0+20 |
| حداکثر سیم متقاطع | ام ام | 14+14 | 14+14 | 16+16 | 16+16 | 20+20 | 20+20 |
| کاهش فشار آب خنک کننده | MPA | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 |
| جریان آب خنک کننده | l/MIN | 8 | 8 | 8 | 8 | 8 | 8 |
* فاصله، زاویه و طول دست جوش می تواند بر اساس خواسته های مشتریان انجام شود.
ویژگی ها:
1. سه فاز قدرت ورودی، فرکانس عامل بالا، از دست دادن ترانسفورماتور کم، و تاثیر قابل توجهی در صرفه جویی در انرژی.
2. ترانسفورماتور می تواند تا 300kva باشد ، مارک لوله ثانویه ترانسفورماتور ABB است.
3. می تواند صفحه با قدرت بالا ، آلومینیوم ، فلز گالوانیزه و سایر مواد را جوش دهد و اثر جوش خوبی داشته باشد.
4فرآیند قابل اطمینان تر: جوش DC برای اکثر فلزات که جوش مقاومت را اعمال می کنند بهتر است.
5. بهبود فاکتور قدرت و کاهش هزینه تولید
6صرفه جویی در انرژی: در مقایسه با استفاده از فرکانس پایین، می تواند مصرف انرژی الکتریکی را کاهش دهد. یک ترانسفورماتور با همان وزن می تواند انرژی بیشتری تولید کند،که به راحتی می تواند با چنگ های بزرگ جوش خودکار استفاده شودمناسب برای جوش قطعات ضخیم و فلزات بسیار رسانا مانند آلومینیوم و تمام صفحات فولادی گالوانیزهسیستم های کوچک و سبک وزن می توانند حرکت را تسریع کنند و چرخه های کاری را کوتاه کنند، که باعث می شود آنها بهترین راه حل مناسب برای دستگاه های جوشکاری / روبات ها باشند.
کاربرد:
دستگاه جوش نقطه قابل حمل به طور گسترده ای در خودرو، موتورسیکلت، هواپیمایی، قطعات ساختاری ورق فلزی، تجهیزات پزشکی، ماشین آلات صنعتی سبک،لوازم خانگی و سایر زمینه هاو می تواند ورق فولاد کربن، ورق فولاد پوشش داده شده، ورق فولاد ضد زنگ، ورق فلز آلومینیوم را جوش دهد.
ساختارهای عمومی
بازوهای چند الکترود
استفاده و نصب
کاربرد محصول
