جزئیات محصول:
|
| Product Name: | portable spot welding machine | Application: | Automotive spot welder |
|---|---|---|---|
| Type: | Manual Spot Welding | MOQ: | 1 Set |
| Max. Welding Thickness: | 5+5 mm | Feature: | High Efficiency |
| After Warranty Service: | Video technical support, Online support and Spare parts | After-sales Service Provided: | Free spare parts, Field installation, commissioning and training |
| برجسته کردن: | ماشین جوشکاری نقطه ای قابل حمل,دستگاه جوش نقطه ای آلومینیومی قابل حمل,جوش دهنده نقطه فلزی 380 ولت,Aluminium Portable Spot Welding Machine,380V Metal Spot Welder |
||
توضیحات محصول

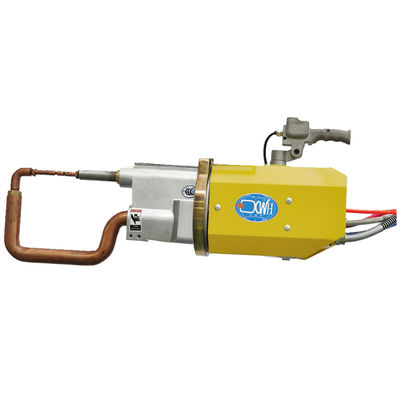

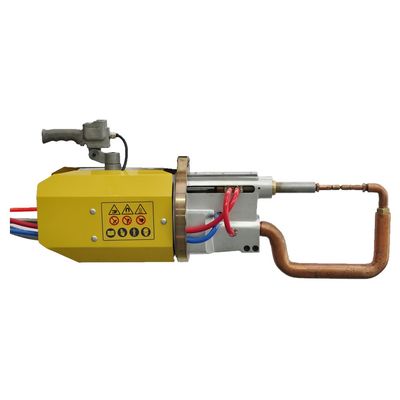

دستگاه جوش نقطه ای قابل حمل از روش جوش مقاومت استفاده می کند که در آن قطعات جوش به مفاصل بازو جمع می شوند و بین دو الکترود ستون فشار می شوند.و فلز پایه با حرارت مقاومت ذوب می شود تا مفاصل جوش را تشکیل دهد.
| ماده/مدل | واحد | DN2-31X | DN2-31C | DN2-40X | DN2-40C | DN2-63X | DN2-63C |
| قدرت در 50 درصد | KVA | 31 | 31 | 40 | 40 | 63 | 63 |
| حداکثر جریان مدار کوتاه | KVA | 14 | 14 | 18 | 18 | 20 | 20 |
| ولتاژ تخلیه ثانویه | V | 5.58 | 5.58 | 6.8 | 6.8 | 7.9 | 7.9 |
| ولتاژ در 50Hz/60Hz | V | 380 | 380 | 380 | 380 | 380 | 380 |
| فاصله بین بازوها | ام ام | 168-288 | 100 | 168-328 | 100 | 168 تا 428 | 100 |
| حداکثر قدرت در الکترودها | N | 3000 | 3000 | 3500 | 3000 | 3500 | 3000 |
| ضربه کاری | ام ام | 15 تا 45 | 15 تا 25 | 15 تا 45 | 15 تا 25 | 15 تا 45 | 15 تا 25 |
| حداکثر حرکت سیلندر | ام ام | 70 | 50 | 100 | 50 | 100 | 50 |
| حداکثر طول بازو | ام ام | 750 | 350 | 1000 | 450 | 1100 | 500 |
| عرضه هوا فشرده | MPA | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 |
| حداکثر ضخامت ورق فولاد نرم با حداقل طول بازو | ام ام | 3+3 | 3+3 | 4+4 | 4+4 | 5+5 | 5+5 |
| با بازوهای 500 میلی متری | ام ام | 2+2 | 2+2 | 3+3 | 3+3 | 3+3 | 3+3 |
| با بازوهای با حداکثر طول | ام ام | 1.2+12 | 1.2+12 | 2+2 | 1.8+18 | 2.0+20 | 2.0+20 |
| حداکثر سیم متقاطع | ام ام | 14+14 | 14+14 | 16+16 | 16+16 | 20+20 | 20+20 |
| کاهش فشار آب خنک کننده | MPA | 0.۲-۰3 | 0.۲-۰3 | 0.۲-۰3 | 0.۲-۰3 | 0.۲-۰3 | 0.۲-۰3 |
| جریان آب خنک کننده | L/MIN | 4 | 4 | 4 | 4 | 4 | 4 |
* فاصله، زاویه و طول دست جوش می تواند بر اساس خواسته های مشتریان انجام شود.
ویژگی ها:
1وزن سبک، کار آسان و صرفه جویی در برق
2ساختار جمع و جور و نگهداری آسان
3. صفحه چرخدار مجهز به راننده است و 360° می چرخد
4. دستگیره های جوشکاری سفارشی ، طولانی ترین بازوی جوشکاری 1300mm و کوتاه ترین 220mm است
5.تعداد کمتری از قطعات فرسوده شده و عملکرد گران قیمت
اصل کار
قطعه کار تحت فشار و انرژی بین الکترود های بالا و پایین قرار دارد و دارای جوش مقاومت است.
هنگامی که مقاومت بخش جوش R (Ω) است، جریان جوش I (A) و قدرت در زمان t (sec) است، با توجه به فرمول زیر:جریان I که ماده فلزی با یک ارزش مقاومت خاص R در یک زمان خاص عبور می کند t به دلیل مقاومت گرم می شود، و گرما تولید شده Q است. جریان مقاومت فلزی برای گرم کردن فلز ذوب شده استفاده می شود و سپس فلز خنک می شود، کریستالیزه می شود و تحت فشار متصل می شود.این رو ویلدر مقاومت میگن.
بازوی جوش می تواند سفارشی شود
فشار در فرآیند جوش
فرآیند اصلی کار این دستگاه جوش شامل چهار روش اساسی است: فشار، جوش، نگهداری و استراحت، و در صورت لزوم می توان روش های اضافی را اضافه کرد.
فشار: قبل از شروع جوشکاری قطعه کار، الکترود را با موقعیت جوشکاری هماهنگ کنید، سوئیچ شروع جوشکاری را بر روی دستگیره کار اجرا کنید،باز کردن شیر هوا کار دستگاه جوش، و هوا فشرده وارد سیلندر فشار دهنده می شود تا بازوی الکترود متحرک را به حرکت در دستگاه انتقال مکانیکی هدایت کند ،به طوری که الکترود های بالا و پایین کلیمپ و فشار workpieceاین فرآیند تحت فشار قرار می گیرد.پارامترهای فرآیند زمان فشار و فشار الکترود هستند (درباره تنظیم شیر تنظیم فشار، فشار مناسب منبع هوا بدست می آید).
