جزئیات محصول:
|
| Product Name: | portable Resistance Welding Machine | Application: | Auto body spot welder |
|---|---|---|---|
| Function: | Spot Welding | MOQ: | 1 Set |
| Max. Welding Thickness: | 5+5 mm | Feature: | Easy Operation |
| After Warranty Service: | Video technical support, Online support and Spare parts | After-sales Service Provided: | Free spare parts, Field installation, commissioning and training |
| برجسته کردن: | دستگاه جوش با پروژکتور مقاومت,دستگاه جوش با پروژکتور سیم مس,1ماشین جوش مقاومت سیم مس.5Mm,Copper Wire Projection Welding Machine,1.5Mm Copper Wire Resistance Welding Machine |
||
توضیحات محصول

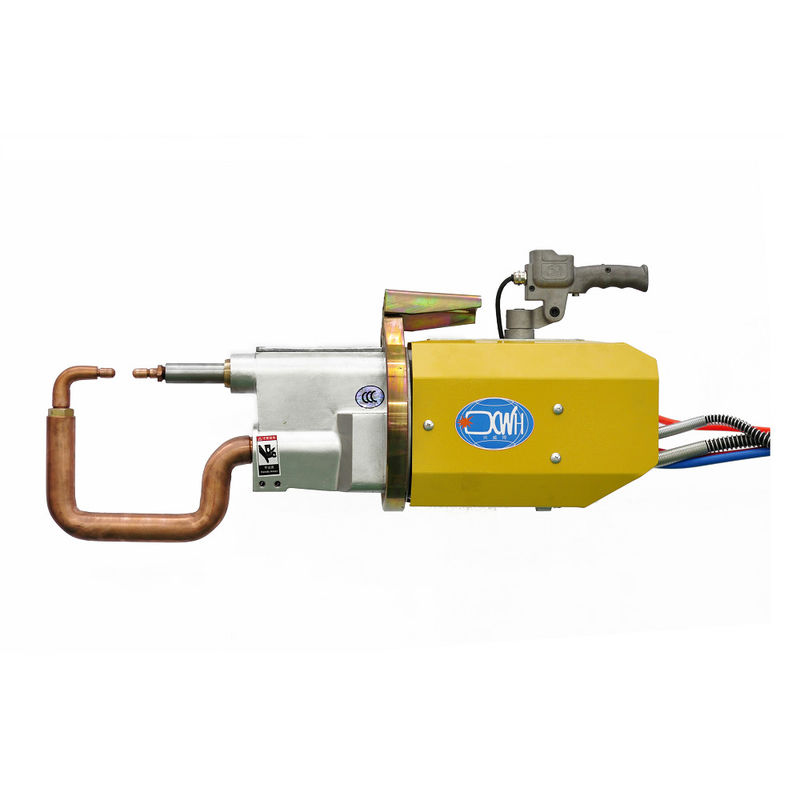

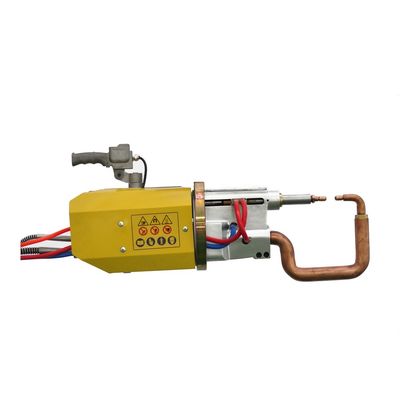

دستگاه جوش نقطه ای قابل حمل از روش جوش مقاومت استفاده می کند که در آن قطعات جوش به مفاصل بازو جمع می شوند و بین دو الکترود ستون فشار می شوند.و فلز پایه با حرارت مقاومت ذوب می شود تا مفاصل جوش را تشکیل دهد.
| ماده/مدل | واحد | DN2-31X | DN2-31C | DN2-40X | DN2-40C | DN2-63X | DN2-63C |
| قدرت در 50 درصد | KVA | 31 | 31 | 40 | 40 | 63 | 63 |
| حداکثر جریان مدار کوتاه | KVA | 14 | 14 | 18 | 18 | 20 | 20 |
| ولتاژ تخلیه ثانویه | V | 5.58 | 5.58 | 6.8 | 6.8 | 7.9 | 7.9 |
| ولتاژ در 50Hz/60Hz | V | 380 | 380 | 380 | 380 | 380 | 380 |
| فاصله بین بازوها | ام ام | 168-288 | 100 | 168-328 | 100 | 168 تا 428 | 100 |
| حداکثر قدرت در الکترودها | N | 3000 | 3000 | 3500 | 3000 | 3500 | 3000 |
| ضربه کاری | ام ام | 15 تا 45 | 15 تا 25 | 15 تا 45 | 15 تا 25 | 15 تا 45 | 15 تا 25 |
| حداکثر حرکت سیلندر | ام ام | 70 | 50 | 100 | 50 | 100 | 50 |
| حداکثر طول بازو | ام ام | 750 | 350 | 1000 | 450 | 1100 | 500 |
| عرضه هوا فشرده | MPA | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 |
| حداکثر ضخامت ورق فولاد نرم با حداقل طول بازو | ام ام | 3+3 | 3+3 | 4+4 | 4+4 | 5+5 | 5+5 |
| با بازوهای 500 میلی متری | ام ام | 2+2 | 2+2 | 3+3 | 3+3 | 3+3 | 3+3 |
| با بازوهای با حداکثر طول | ام ام | 1.2+12 | 1.2+12 | 2+2 | 1.8+18 | 2.0+20 | 2.0+20 |
| حداکثر سیم متقاطع | ام ام | 14+14 | 14+14 | 16+16 | 16+16 | 20+20 | 20+20 |
| کاهش فشار آب خنک کننده | MPA | 0.۲-۰3 | 0.۲-۰3 | 0.۲-۰3 | 0.۲-۰3 | 0.۲-۰3 | 0.۲-۰3 |
| جریان آب خنک کننده | L/MIN | 4 | 4 | 4 | 4 | 4 | 4 |
* فاصله، زاویه و طول دست جوش می تواند بر اساس خواسته های مشتریان انجام شود.
ویژگی ها:
1وزن سبک، کار آسان و صرفه جویی در برق
2ساختار جمع و جور و نگهداری آسان
3. صفحه چرخدار مجهز به راننده است و 360° می چرخد
4. دستگیره های جوشکاری سفارشی ، طولانی ترین بازوی جوشکاری 1300mm و کوتاه ترین 220mm است
5. قطعات کمتر فرسوده و عملکرد گران قیمت
اصل کار
قطعه کار تحت فشار و انرژی بین الکترود های بالا و پایین قرار دارد و دارای جوش مقاومت است.
هنگامی که مقاومت بخش جوش R (Ω) است، جریان جوش I (A) و قدرت در زمان t (sec) است، با توجه به فرمول زیر:جریان I که ماده فلزی با یک ارزش مقاومت خاص R در یک زمان خاص عبور می کند t به دلیل مقاومت گرم می شود، و گرما تولید شده Q است. جریان مقاومت فلزی برای گرم کردن فلز ذوب شده استفاده می شود و سپس فلز خنک می شود، کریستالیزه می شود و تحت فشار متصل می شود.این رو ویلدر مقاومت میگن.
بازوی جوش می تواند سفارشی شود
مرور کلی ساختار محصول
این سری از دستگاه جوشکاری عمدتا متشکل از ترانسفورماتور جوشکاری، سیستم مدار گاز (ضغط) ، سیستم مدار آب (برداری) ، چنگ های جوشکاری،کنترل کننده جوش مقاومت و مکانیسم حرکتبسته به شکل قطعه ای که باید جوش داده شود و شرایط عملیاتی دستگاه جوش، چنگ های جوش دارای اشکال ساختاری متنوعی هستند.
دستگاه جوشکاری سری X برای جوشکاری در سطح افقی یا نزدیک به سطح افقی مناسب است و دستگاه جوشکاری سری C برای جوشکاری در سطح عمودی یا نزدیک به سطح عمودی مناسب است.شکل چنگ های جوش می تواند با توجه به نیازهای کاربر طراحی شود.
