جزئیات محصول:
|
| Product Name: | portable welding machine 220v | Function: | Spot Weldinng |
|---|---|---|---|
| Rated Capacity: | 60KVA, 80KVA, 100KVA, | Machine type: | Resistance Welding Machine |
| Feature: | Easy Operation | Max. Welding Thickness: | 5+5 mm |
| Rated Duty Cycle: | 50% | Weight (KG): | 60KG |
| برجسته کردن: | جوشگر آلومینیومی قابل حمل,جوشگر آلومینیومی قابل حمل 220 ولت,دستگاه جوش نقطه ای قابل حمل 1KHZ,220v Portable Aluminum Welder,1KHZ Portable Spot Welding Machine |
||
توضیحات محصول

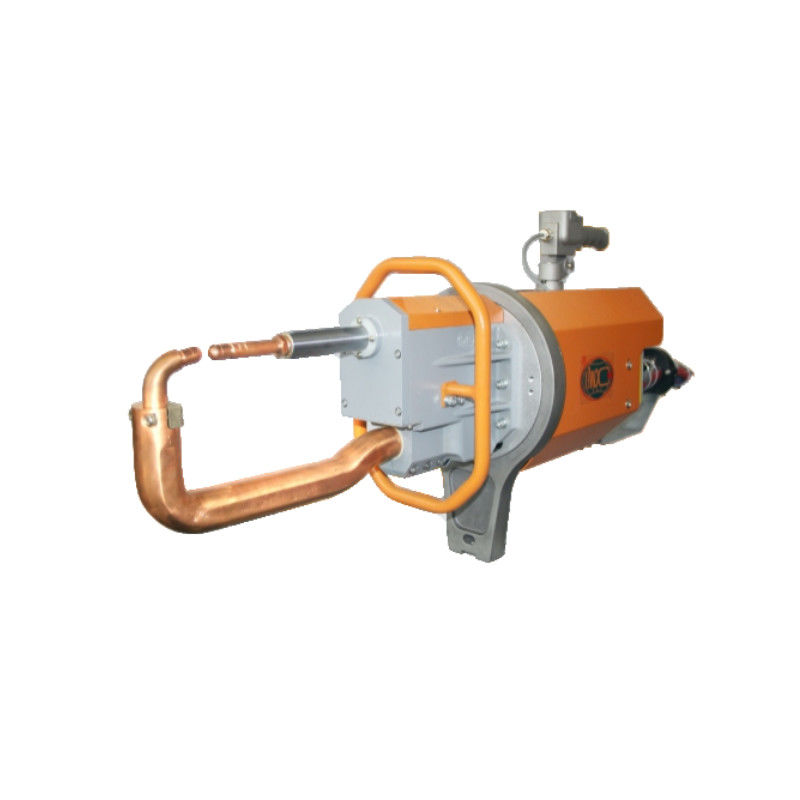

دستگاه جوش نقطه ای قابل حمل یک طراحی ماژولار را اتخاذ می کند و دستگاه های مربوطه مانند ترانسفورماتور های جوش، بطری های هوا، شیر الکترومغناطیسی، توزیع کننده های آب و گاز را ادغام می کند.حلقه های چرخش و داربست ها، سیستم های تعادل و دستگیره های کنترل. مدار الکتریکی اصلی از یک ورودی سه فاز AC 380V / 50HZ استفاده می کند. پس از ورود به کنترل کننده جوش مقاومت اینورتر فرکانس متوسط،قدرت سه فاز AC به قدرت DC از طریق یک مدار اصلاح تبدیل می شود، و سپس از یک مدار اینورتر متشکل از دستگاه های سوئیچینگ قدرت (IGBT) عبور می کند تا به خروجی موج مربع AC فرکانس متوسط 1KHZ تبدیل شود. پس از کاهش توسط یک ترانسفورماتور،قدرت سه فاز AC به منبع برق DC برای الکترود برای جوش قطعه کار اصلاح می شودکنترل کننده اینورتر فرکانس متوسط از بازخورد جریان و تعدیل عرض پالس (PWM) برای به دست آوردن خروجی جریان پایدار برای برآورده کردن الزامات مشخصات جوش استفاده می کند.
| ماده/مدل | واحد | DN2-60X | DN2-60C | DN2-80X | DN2-80C | DN2-100X | DN2-100C |
| قدرت در 50 | KVA | 60 | 60 | 80 | 80 | 100 | 100 |
| حداکثر جریان مدار کوتاه | KVA | 10 | 10 | 12 | 12 | 14 | 14 |
| ولتاژ تخلیه ثانویه | V | 8.9 | 8.9 | 8.9 | 8.9 | 8.9 | 8.9 |
| ولتاژ در 50Hz/60Hz | V | 3φ380 | 3φ380 | 3φ380 | 3φ380 | 3φ380 | 3φ380 |
| فاصله بین بازوها | ام ام | 120 تا 280 | 100 تا 300 | 120 تا 128 | 100 تا 300 | 120 تا 280 | 100 تا 300 |
| حداکثر قدرت در الکترودها | N | 3500 | 3500 | 3500 | 3500 | 3500 | 3500 |
| ضربه کاری | ام ام | 15 تا 45 | 15 تا 25 | 15 تا 45 | 15 تا 25 | 15 تا 45 | 15 تا 25 |
| حداکثر ضربه | ام ام | 50 تا 120 | 60/100/140 | 50 تا 120 | 60/100/140 | 50 تا 120 | 60/100/140 |
| حداکثر طول بازو | ام ام | 500 | 500 | 600 | 500 | 600 | 500 |
| عرضه هوا فشرده | MPA | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 |
| حداکثر ضخامت ورق فولاد نرم با حداقل طول بازو | ام ام | 3+3 | 3+3 | 4+4 | 4+4 | 5+5 | 5+5 |
| با بازوهای 500 میلی متری | ام ام | 2+2 | 2+2 | 3+3 | 3+3 | 3+3 | 3+3 |
| با بازوهای با حداکثر طول | ام ام | 1.2+12 | 1.2+12 | 2+2 | 1.8+18 | 2.0+20 | 2.0+20 |
| حداکثر سیم متقاطع | ام ام | 14+14 | 14+14 | 16+16 | 16+16 | 20+20 | 20+20 |
| کاهش فشار آب خنک کننده | MPA | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 |
| جریان آب خنک کننده | l/MIN | 8 | 8 | 8 | 8 | 8 | 8 |
* فاصله، زاویه و طول دست جوش می تواند بر اساس خواسته های مشتریان انجام شود.
ویژگی ها:
1. سه فاز قدرت ورودی، فرکانس عامل بالا، از دست دادن ترانسفورماتور کم و تاثیر قابل توجهی در صرفه جویی در انرژی
2. ترانسفورماتور می تواند تا 300kva باشد ، مارک لوله ثانویه ترانسفورماتور ABB است
3. می تواند صفحه ی محکم ، آلومینیوم ، فلز گالوانیزه و مواد دیگر را جوش دهد ، اثر جوش خوبی دارد
4. جریان جوش DC است ، با دقت کنترل بالا ، جریان خروجی پایدار ، نفوذ کم و اسپرت کم
5. پوسته پلاستیکی کاملا بسته امن تر است
6کنترل کننده می تونه دو تا چنگ جوش رو کنترل کنه
7. خود سازگاری با ضخامت صفحه قطعه کار
کاربرد:
دستگاه جوش نقطه قابل حمل به طور گسترده ای در خودرو، موتورسیکلت، هواپیمایی، قطعات ساختاری ورق فلزی، تجهیزات پزشکی، ماشین آلات صنعتی سبک،لوازم خانگی و سایر زمینه هاو می تواند ورق فولاد کربن، ورق فولاد پوشش داده شده، ورق فولاد ضد زنگ، ورق فلز آلومینیوم را جوش دهد.
ساختارهای عمومی
بازوهای الکترود چندگانه
استفاده و نصب
کاربرد محصول
