جزئیات محصول:
|
| Product name: | Projection Welding Machine | Application: | Galvanized Sheet Welding Machine |
|---|---|---|---|
| Function: | Resistance Welding | Machine type: | Pedal Welding Machine |
| Feature: | High Efficiency | Welding Material: | Steel Copper Aluminum |
| Max. Welding Capacity: | 6+6mm | After Warranty Service: | Video technical support, Online support and Spare parts |
| After-sales Service Provided: | Free spare parts, Field installation, commissioning and training | گواهی: | CE |
| برجسته کردن: | دستگاه جوش نقطه افقی,دستگاه جوش نقطه ای ورق گالوانیزه,ماشین جوش نقطه ای گالوانیزه,Galvanized Sheets Spot Welding Machine,Galvanized Projection Spot Welding Machine |
||

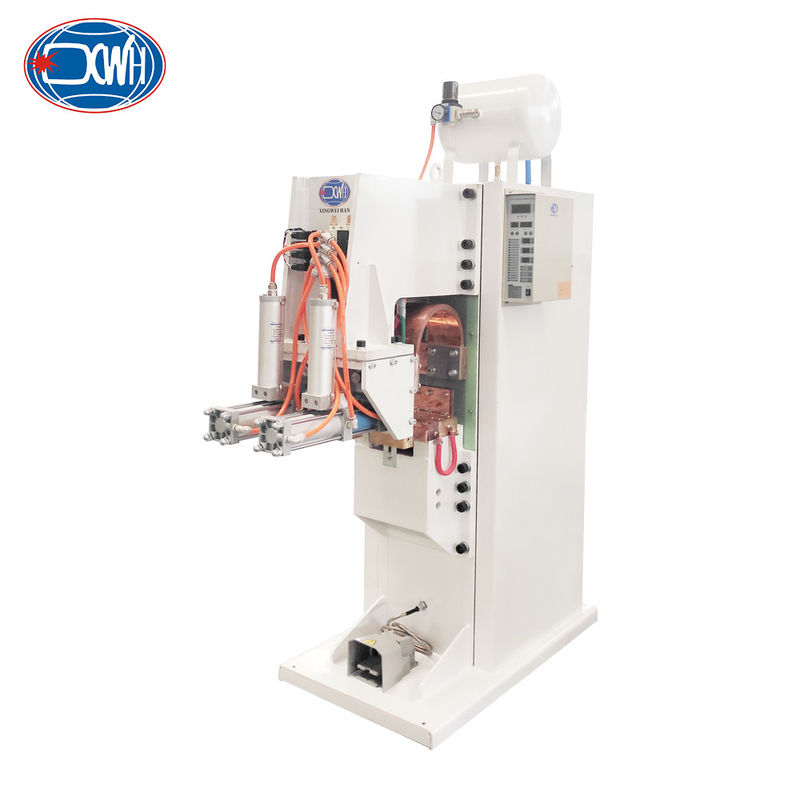

ماشین جوش نقطه ای برای جوش افقی برگهای گالوانیزه
توضیحات محصول
اصل عمل جوش دستگاه جوش ورق فلزی: دکمه شروع را فشار دهید و عمل تجهیزات بدون مداخله دستی توسط کنترل کننده جوش تکمیل می شود.تا نقطه جوش تکمیل شود. هر سر جوشکاری جوشکاری پروژکتور 4 نقطه جوشکاری را تکمیل می کند. در مجموع 8 پروژکتور در یک فرآیند clamping جوشکاری شده است. آسان برای اطمینان از کیفیت جوشکاری هر نقطه جوشکاری.فشار جوش و جریان جوش هر سر جوش مستقل تنظیم می شود.
جهت حرکت هر سر جوش افقی است و نقاط جوش متقاطع می توانند جوش داده شوند.به دست آوردن جوش موثر زمانی که نصب نامناسب است.
پارامترهای فنی
| ماده/مدل | DN-40 | DN-63 | D ((T) N-80 | D ((T) N-100 | D ((T) N-125 | D ((T) N-160 | D ((T) N-200 | |
| قدرت نامی در 50 درصد | KVA | 40 | 63 | 80 | 100 | 125 | 160 | 200 |
| قدرت اصلی نامی | V | 380 | 380 | 380 | 380 | 380 | 380 | 380 |
| ولتاژ ثانویه | V | 5.2 | 6.7 | 7.9 | 8.3 | 8.6 | 9.1 | 10.6 |
| فرکانس نامی | HZ | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 |
| حداکثر جریان مدار کوتاه | KA | 14 | 15 | 16 | 18 | 20 | 28 | 34 |
| حداکثر قدرت جوش | KVA | 62 | 86 | 170 | 280 | 300 | 330 | 410 |
| گلو | ام ام | 500 | 500 | 630 | 630 | 630 | 630 | 630 |
| مکس.فروس در الکترودها | N | 6000 | 6000 | 10000 | 10000 | 10000 | 12000 | 12000 |
| ضربه کاری | ام ام | 20 | 20 | 30 | 40 | 40 | 50 | 50 |
| مصرف آب خنک کننده 2.5 بار | L/min | 6 | 6 | 8 | 8 | 8 | 10 | 10 |
| الکترود ها tlp | ام ام | Φ13*45 | Φ13*45 | Φ16*45 | Φ16*45 | Φ16*45 | Φ20*45 | Φ20*45 |
| سلاح | ام ام | Φ50*150 | Φ50*150 | Φ80*220 | Φ80*220 | Φ80*220 | Φ80*220 | Φ80*220 |
| صفحه چسبندگی پروژکتور | ام ام | 125*125 | 125*125 | 200*200 | 200*200 | 200*200 | 200*200 | 200*200 |
| حداکثر ظرفیت جوش فولاد A3 | ام ام | 2.5+25 | 3+3 | 4+4 | 4.5+45 | 5+5 | 5+5 | 6+6 |
مزایا
1بدن برای مقاومت در برابر ضربه، مقاومت لرزه ای و سفتی بالا طراحی شده است و به دقت برای نصب و مقاومت بار هر جزء ماشینکاری شده است.ریب های تقویت کننده متعدد در داخل قاب جوش داده شده است تا سفتی تجهیزات و حداقل تغییر شکل در طول فرآیند جوش را تضمین کند، اطمینان از ثبات جوش و ایمنی استفاده دستی.
2الکترود بالا توسط یک سیلندر فشار گاز مایع تحت فشار قرار می گیرد، که تنظیم فشار را راحت و دقیق می کند.
3. مخزن ذخیره سازی هوا اختصاصی پشتیبان برای ماشین آلات جوشکاری برای کاهش نوسانات فشار جوشکاری و اطمینان از ثبات نیروی جوشکاری مفید است.
4الکترود بالا به صورت افقی به جلو و عقب حرکت می کند، و ضربه جوش و ضربه کار قطعه مستقل هستند، در حالی که الکترود پایین ثابت است.
ساختار محصول

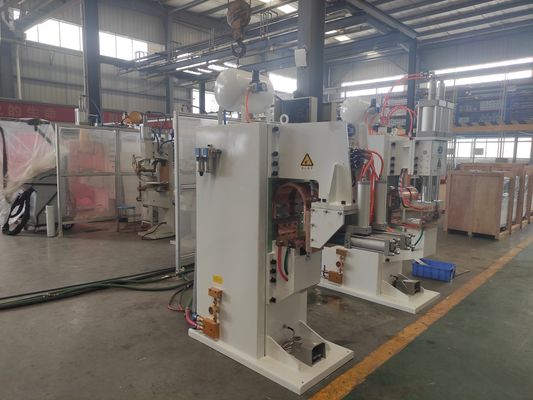

تصاویر
