جزئیات محصول:
|
| Product Name: | portable Resistance Welding Machine | Application: | Automotive spot welder |
|---|---|---|---|
| Type: | 220V/380V Manual Spot Welding | MOQ: | 1 Set |
| Max. Welding Thickness: | 5+5 mm | Feature: | Easy Operation |
| After Warranty Service: | Video technical support, Online support and Spare parts | After-sales Service Provided: | Free spare parts, Field installation, commissioning and training |
| برجسته کردن: | ماشین جوشکاری نقطه ای با مقاومت اینورتر CNC,دستگاه جوشگاه سیم اتوماتیک دستی,جوشگر نقطه ای دستی 220 ولت,Handheld Auto Wire Spot Welding Machine,220V Manual Portable Spot Welder |
||
توضیحات محصول

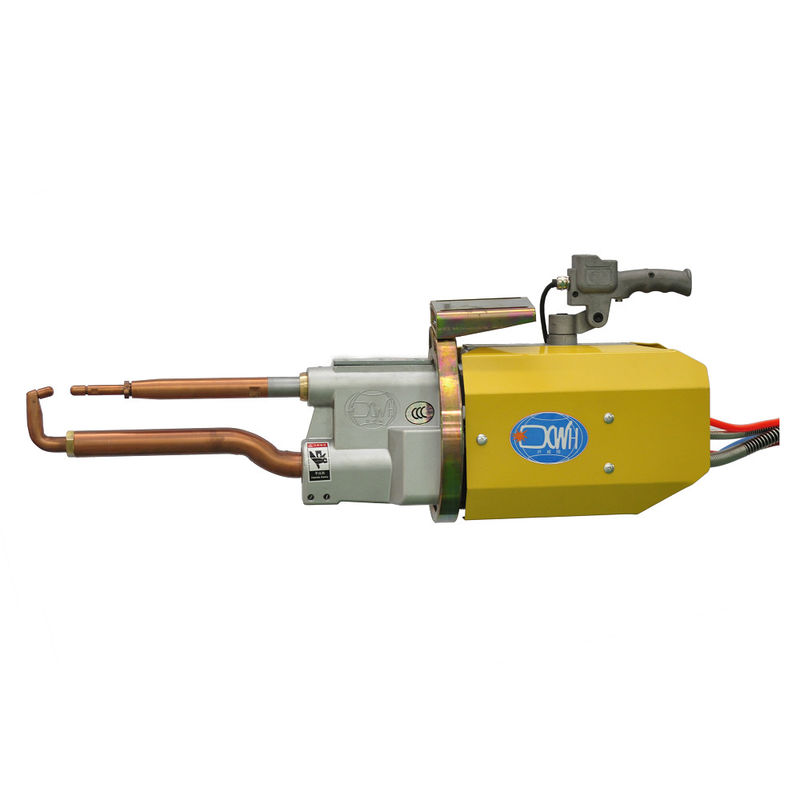

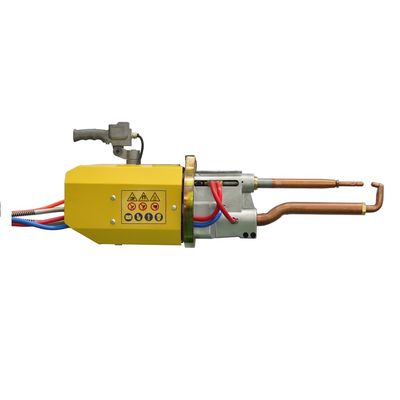

دستگاه جوش نقطه ای قابل حمل از روش جوش مقاومت استفاده می کند که در آن قطعات جوش به مفاصل بازو جمع می شوند و بین دو الکترود ستون فشار می شوند.و فلز پایه با حرارت مقاومت ذوب می شود تا مفاصل جوش را تشکیل دهد.
| ماده/مدل | واحد | DN2-31X | DN2-31C | DN2-40X | DN2-40C | DN2-63X | DN2-63C |
| قدرت در 50 درصد | KVA | 31 | 31 | 40 | 40 | 63 | 63 |
| حداکثر جریان مدار کوتاه | KVA | 14 | 14 | 18 | 18 | 20 | 20 |
| ولتاژ تخلیه ثانویه | V | 5.58 | 5.58 | 6.8 | 6.8 | 7.9 | 7.9 |
| ولتاژ در 50Hz/60Hz | V | 380 | 380 | 380 | 380 | 380 | 380 |
| فاصله بین بازوها | ام ام | 168-288 | 100 | 168-328 | 100 | 168 تا 428 | 100 |
| حداکثر قدرت در الکترودها | N | 3000 | 3000 | 3500 | 3000 | 3500 | 3000 |
| ضربه کاری | ام ام | 15 تا 45 | 15 تا 25 | 15 تا 45 | 15 تا 25 | 15 تا 45 | 15 تا 25 |
| حداکثر حرکت سیلندر | ام ام | 70 | 50 | 100 | 50 | 100 | 50 |
| حداکثر طول بازو | ام ام | 750 | 350 | 1000 | 450 | 1100 | 500 |
| عرضه هوا فشرده | MPA | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 |
| حداکثر ضخامت ورق فولاد نرم با حداقل طول بازو | ام ام | 3+3 | 3+3 | 4+4 | 4+4 | 5+5 | 5+5 |
| با بازوهای 500 میلی متری | ام ام | 2+2 | 2+2 | 3+3 | 3+3 | 3+3 | 3+3 |
| با بازوهای با حداکثر طول | ام ام | 1.2+12 | 1.2+12 | 2+2 | 1.8+18 | 2.0+20 | 2.0+20 |
| حداکثر سیم متقاطع | ام ام | 14+14 | 14+14 | 16+16 | 16+16 | 20+20 | 20+20 |
| کاهش فشار آب خنک کننده | MPA | 0.۲-۰3 | 0.۲-۰3 | 0.۲-۰3 | 0.۲-۰3 | 0.۲-۰3 | 0.۲-۰3 |
| جریان آب خنک کننده | L/MIN | 4 | 4 | 4 | 4 | 4 | 4 |
* فاصله، زاویه و طول دست جوش می تواند بر اساس خواسته های مشتریان انجام شود.
ویژگی ها:
1وزن سبک، کار آسان و صرفه جویی در برق
2ساختار جمع و جور و نگهداری آسان
3. صفحه چرخدار مجهز به راننده است و 360° می چرخد
4. دستگیره های جوشکاری سفارشی ، طولانی ترین بازوی جوشکاری 1300mm و کوتاه ترین 220mm است
5.تعداد کمتری از قطعات فرسوده شده و عملکرد گران قیمت
اصل کار
قطعه کار تحت فشار و انرژی بین الکترود های بالا و پایین قرار دارد و دارای جوش مقاومت است.
هنگامی که مقاومت بخش جوش R (Ω) است، جریان جوش I (A) و قدرت در زمان t (sec) است، با توجه به فرمول زیر:جریان I که ماده فلزی با یک ارزش مقاومت خاص R در یک زمان خاص عبور می کند t به دلیل مقاومت گرم می شود، و گرما تولید شده Q است. جریان مقاومت فلزی برای گرم کردن فلز ذوب شده استفاده می شود و سپس فلز خنک می شود، کریستالیزه می شود و تحت فشار متصل می شود.این رو ویلدر مقاومت میگن.
بازوی جوش می تواند سفارشی شود
جوش در فرآیند جوش
فرآیند اصلی کار این دستگاه جوش شامل چهار روش اساسی است: فشار، جوش، نگهداری و استراحت، و در صورت لزوم می توان روش های اضافی را اضافه کرد.
جوشاندن: پس از یک تاخیر زمانی مشخص، تایریستور (عنصر کنترل سیلیکون) در کنترل کننده روشن و روشن می شود.سمت اصلی ترانسفورماتور جریان اصلی قابل کنترل را دریافت می کند، و طرف ثانویه ترانسفورماتور جریان جوش تولید می کند که از طریق مدار ثانویه به الکترود می رسد تا قطعه کار را گرم کند ،که منجر به ذوب شدن در تماس با قطعه کار می شوداین فرآیند به نام "لحام" نامیده می شود و پارامترهای فرآیند زمان جوش، جریان جوش و فشار الکترود هستند.
