جزئیات محصول:
|
| Product Name: | portable Resistance Welding Machine | Application: | Auto body spot welder |
|---|---|---|---|
| Type: | Manual Spot Welding | MOQ: | 1 Set |
| Max. Welding Thickness: | 5+5 mm | Feature: | Easy Operation |
| After Warranty Service: | Video technical support, Online support and Spare parts | After-sales Service Provided: | Free spare parts, Field installation, commissioning and training |
| برجسته کردن: | دستگاه جوش نقطه ای دستی CE,دستگاه جوشکاری نقطه ای 220 ولت,جوشنده نقطه ای دستی امن,220v SS Spot Welding Machine,Secure Handheld Spot Welder |
||
توضیحات محصول

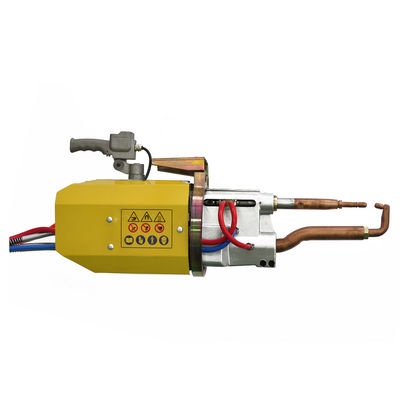

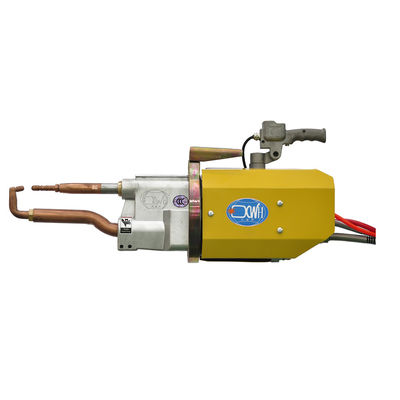

دستگاه جوش نقطه ای قابل حمل از روش جوش مقاومت استفاده می کند که در آن قطعات جوش به مفاصل بازو جمع می شوند و بین دو الکترود ستون فشار می شوند.و فلز پایه با حرارت مقاومت ذوب می شود تا مفاصل جوش را تشکیل دهد.
| ماده/مدل | واحد | DN2-31X | DN2-31C | DN2-40X | DN2-40C | DN2-63X | DN2-63C |
| قدرت در 50 درصد | KVA | 31 | 31 | 40 | 40 | 63 | 63 |
| حداکثر جریان مدار کوتاه | KVA | 14 | 14 | 18 | 18 | 20 | 20 |
| ولتاژ تخلیه ثانویه | V | 5.58 | 5.58 | 6.8 | 6.8 | 7.9 | 7.9 |
| ولتاژ در 50Hz/60Hz | V | 380 | 380 | 380 | 380 | 380 | 380 |
| فاصله بین بازوها | ام ام | 168-288 | 100 | 168-328 | 100 | 168 تا 428 | 100 |
| حداکثر قدرت در الکترودها | N | 3000 | 3000 | 3500 | 3000 | 3500 | 3000 |
| ضربه کاری | ام ام | 15 تا 45 | 15 تا 25 | 15 تا 45 | 15 تا 25 | 15 تا 45 | 15 تا 25 |
| حداکثر حرکت سیلندر | ام ام | 70 | 50 | 100 | 50 | 100 | 50 |
| حداکثر طول بازو | ام ام | 750 | 350 | 1000 | 450 | 1100 | 500 |
| عرضه هوا فشرده | MPA | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 |
| حداکثر ضخامت ورق فولاد نرم با حداقل طول بازو | ام ام | 3+3 | 3+3 | 4+4 | 4+4 | 5+5 | 5+5 |
| با بازوهای 500 میلی متری | ام ام | 2+2 | 2+2 | 3+3 | 3+3 | 3+3 | 3+3 |
| با بازوهای با حداکثر طول | ام ام | 1.2+12 | 1.2+12 | 2+2 | 1.8+18 | 2.0+20 | 2.0+20 |
| حداکثر سیم متقاطع | ام ام | 14+14 | 14+14 | 16+16 | 16+16 | 20+20 | 20+20 |
| کاهش فشار آب خنک کننده | MPA | 0.۲-۰3 | 0.۲-۰3 | 0.۲-۰3 | 0.۲-۰3 | 0.۲-۰3 | 0.۲-۰3 |
| جریان آب خنک کننده | L/MIN | 4 | 4 | 4 | 4 | 4 | 4 |
* فاصله، زاویه و طول دست جوش می تواند بر اساس خواسته های مشتریان انجام شود.
ویژگی ها:
1وزن سبک، کار آسان و صرفه جویی در برق
2ساختار جمع و جور و نگهداری آسان
3. صفحه چرخدار مجهز به راننده است و 360° می چرخد
4. دستگیره های جوشکاری سفارشی ، طولانی ترین بازوی جوشکاری 1300mm و کوتاه ترین 220mm است
5. قطعات کمتر فرسوده و عملکرد گران قیمت
اصل کار
قطعه کار تحت فشار و انرژی بین الکترود های بالا و پایین قرار دارد و دارای جوش مقاومت است.
هنگامی که مقاومت بخش جوش R (Ω) است، جریان جوش I (A) و قدرت در زمان t (sec) است، با توجه به فرمول زیر:جریان I که ماده فلزی با یک ارزش مقاومت خاص R در یک زمان خاص عبور می کند t به دلیل مقاومت گرم می شود، و گرما تولید شده Q است. جریان مقاومت فلزی برای گرم کردن فلز ذوب شده استفاده می شود و سپس فلز خنک می شود، کریستالیزه می شود و تحت فشار متصل می شود.این رو ویلدر مقاومت میگن.
بازوی جوش می تواند سفارشی شود
فرآیند جوش
a) زمان فشار: مناسب است که جوش را پس از فشار محکم قطعه توسط الکترود الکتریکی کنید.فرآیند جوش قبل از قطعه کار به طور محکم توسط الکترود فشار داده می شود آغاز می شود، که به راحتی باعث از دست دادن سوخت و پاشیدن الکترود یا قطعه کار می شود. طول محور کار الکترود، حرکت مکانیسم فشار،تغییر شکل قطعه کار و عوامل دیگر بر تنظیم زمان فشار تاثیر می گذاردبه طور کلی، زمان فشار به 15-20 چرخه تنظیم می شود؛
ب) زمان نگه داری: برای خنک کردن فلز و دوباره کریستالیزه شدن استفاده می شود، به طور کلی به 15-20 چرخه تنظیم می شود.
ج) زمان استراحت: این به طور عمده برای جوش نقطه ای مستمر استفاده می شود. زمان استراحت مناسب می تواند استراحت موثر دستگاه جوش و اپراتورها را تضمین کند.
