جزئیات محصول:
|
| Product Name: | portable Resistance Welding Machine | Application: | Auto body spot welder |
|---|---|---|---|
| Function: | Spot Welding | MOQ: | 1 Set |
| Max. Welding Thickness: | 5+5 mm | Feature: | Easy Operation |
| After Warranty Service: | Video technical support, Online support and Spare parts | After-sales Service Provided: | Free spare parts, Field installation, commissioning and training |
| برجسته کردن: | جوشنده نقطه ای از براق سیم آلومینیومی,دستگاه جوش نقطه ای مقاومت دستی,ماشین جوش نقطه مقاومت دستی,Handheld Resistance Spot Welding Machine,Manual Resistance Spot Welding Machine |
||
توضیحات محصول

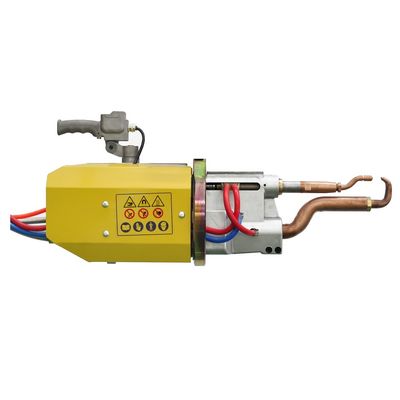

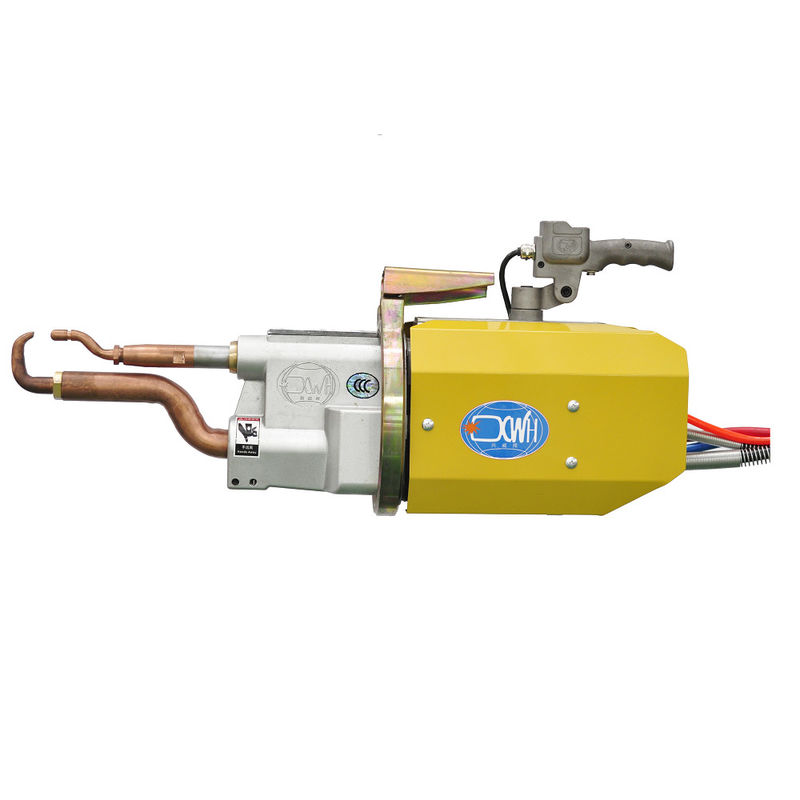

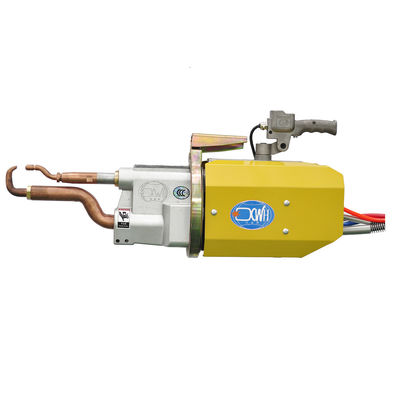

دستگاه جوش نقطه ای قابل حمل از روش جوش مقاومت استفاده می کند که در آن قطعات جوش به مفاصل بازو جمع می شوند و بین دو الکترود ستون فشار می شوند.و فلز پایه با حرارت مقاومت ذوب می شود تا مفاصل جوش را تشکیل دهد.
| ماده/مدل | واحد | DN2-31X | DN2-31C | DN2-40X | DN2-40C | DN2-63X | DN2-63C |
| قدرت در 50 درصد | KVA | 31 | 31 | 40 | 40 | 63 | 63 |
| حداکثر جریان مدار کوتاه | KVA | 14 | 14 | 18 | 18 | 20 | 20 |
| ولتاژ تخلیه ثانویه | V | 5.58 | 5.58 | 6.8 | 6.8 | 7.9 | 7.9 |
| ولتاژ در 50Hz/60Hz | V | 380 | 380 | 380 | 380 | 380 | 380 |
| فاصله بین بازوها | ام ام | 168-288 | 100 | 168-328 | 100 | 168 تا 428 | 100 |
| حداکثر قدرت در الکترودها | N | 3000 | 3000 | 3500 | 3000 | 3500 | 3000 |
| ضربه کاری | ام ام | 15 تا 45 | 15 تا 25 | 15 تا 45 | 15 تا 25 | 15 تا 45 | 15 تا 25 |
| حداکثر حرکت سیلندر | ام ام | 70 | 50 | 100 | 50 | 100 | 50 |
| حداکثر طول بازو | ام ام | 750 | 350 | 1000 | 450 | 1100 | 500 |
| عرضه هوا فشرده | MPA | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 |
| حداکثر ضخامت ورق فولاد نرم با حداقل طول بازو | ام ام | 3+3 | 3+3 | 4+4 | 4+4 | 5+5 | 5+5 |
| با بازوهای 500 میلی متری | ام ام | 2+2 | 2+2 | 3+3 | 3+3 | 3+3 | 3+3 |
| با بازوهای با حداکثر طول | ام ام | 1.2+12 | 1.2+12 | 2+2 | 1.8+18 | 2.0+20 | 2.0+20 |
| حداکثر سیم متقاطع | ام ام | 14+14 | 14+14 | 16+16 | 16+16 | 20+20 | 20+20 |
| کاهش فشار آب خنک کننده | MPA | 0.۲-۰3 | 0.۲-۰3 | 0.۲-۰3 | 0.۲-۰3 | 0.۲-۰3 | 0.۲-۰3 |
| جریان آب خنک کننده | L/MIN | 4 | 4 | 4 | 4 | 4 | 4 |
* فاصله، زاویه و طول دست جوش می تواند بر اساس خواسته های مشتریان انجام شود.
ویژگی ها:
1وزن سبک، کار آسان و صرفه جویی در برق
2ساختار جمع و جور و نگهداری آسان
3. صفحه چرخدار مجهز به راننده است و 360° می چرخد
4. دستگیره های جوشکاری سفارشی ، طولانی ترین بازوی جوشکاری 1300mm و کوتاه ترین 220mm است
5.تعداد کمتری از قطعات فرسوده شده و عملکرد گران قیمت
اصل کار
قطعه کار تحت فشار و انرژی بین الکترود های بالا و پایین قرار دارد و دارای جوش مقاومت است.
هنگامی که مقاومت بخش جوش R (Ω) است، جریان جوش I (A) و قدرت در زمان t (sec) است، با توجه به فرمول زیر:جریان I که ماده فلزی با یک ارزش مقاومت خاص R در یک زمان خاص عبور می کند t به دلیل مقاومت گرم می شود، و گرما تولید شده Q است. جریان مقاومت فلزی برای گرم کردن فلز ذوب شده استفاده می شود و سپس فلز خنک می شود، کریستالیزه می شود و تحت فشار متصل می شود.این رو ویلدر مقاومت میگن.
بازوی جوش می تواند سفارشی شود
استراحت در فرآیند جوش
فرآیند اصلی کار این دستگاه جوش شامل چهار روش اساسی است: فشار، جوش، نگهداری و استراحت، و در صورت لزوم می توان روش های اضافی را اضافه کرد.
استراحت: پس از اتمام فرآیند نگهداری، دریچه گاز کاری خاموش می شود و سیلندر در جهت مخالف حرکت می کند تا الکترود را باز کند و قطعه کار را آزاد کند.منتظر شروع فرآیند جوش بعدی. این فرآیند به نام " استراحت " است و پارامتر فرآیند زمان استراحت است. تا کنون، جوشگر یک چرخه جوش را تکمیل کرده است.
اگر کنترل کننده به عنوان جوش نقطه ای مداوم تنظیم شود، کنترل کننده به طور خودکار چرخه جوش بعدی را تا زمانی که سوئیچ شروع جوش جوشگر پس از زمان استراحت روشن باشد، آغاز می کند.فرآیند جوش همچنین به عنوان فرآیند عملیات برنامه جوش نامیده می شود، و پارامترهای فرآیند هر مرحله از فرآیند قبل از جوش تنظیم شده است.
