جزئیات محصول:
|
| Product Name: | hand welding machine price | Application: | Automobile Manufacturing |
|---|---|---|---|
| Feature: | Portable Welding | MOQ: | 1 Set |
| Max. Welding Thickness: | 5+5 mm | After Warranty Service: | Video technical support, Online support and Spare parts |
| After-sales Service Provided: | Free spare parts, Field installation, commissioning and training | ||
| برجسته کردن: | دستگاه جوشکاری نقطه ای قابل حمل 14KVA,دستگاه جوشکاری نقطه ای قابل حمل 63KVA,پرو انواع مختلف جوشنده نقطه قابل حمل,63KVA Portable Spot Welding Machine,Pro Different Types Portable Spot Welder |
||
توضیحات محصول

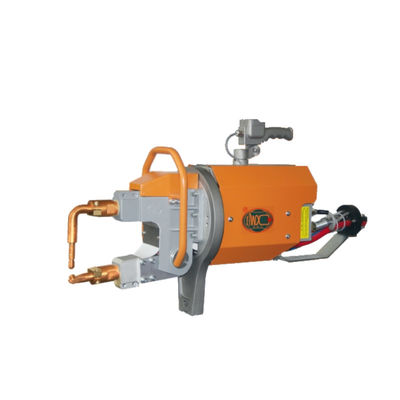

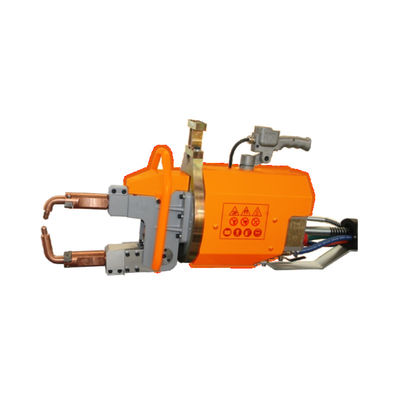

دستگاه جوشکاری نقطه ای قابل حمل از حرارت مقاومت تولید شده توسط جریان جریان از طریق جوشکاری به عنوان منبع گرما برای جوشکاری تحت فشار استفاده می کند.به طور عمده برای جوش نقطه ای قطعات فولادی کربن پایین ساختارهای صفحه نازک استفاده می شود.
دستگاه های جوش نقطه ای قابل حمل به طور کلی در هوا معلق هستند و از طریق کابل های انعطاف پذیر به چنگ های جوش متصل می شوند.چنگ های جوش دستگاه جوش نقطه ای قابل حمل دارای اشکال ساختاری مختلف برای انتخاب هستند، بنابراین دستگاه جوش نقطه ای قابل حمل دارای سازگاری قوی برای قطعات بزرگ است که برای حرکت آسان نیست، قطعات با اشکال پیچیده،یا قطعات کاری که باید برای جوشیدن نقطه ای به دستگاه متصل شونددر جوش نقطه ای بدنه خودرو، فرآیند جوش نقطه ای برای جعبه های فلزی بزرگ دارای طیف گسترده ای از کاربردهای کاربردی است و یک تجهیزات جوش ضروری است.
| ماده/مدل | واحد | DN2-31X | DN2-31C | DN2-40X | DN2-40C | DN2-63X | DN2-63C |
| قدرت در 50 درصد | KVA | 31 | 31 | 40 | 40 | 63 | 63 |
| حداکثر جریان مدار کوتاه | KVA | 14 | 14 | 18 | 18 | 20 | 20 |
| ولتاژ تخلیه ثانویه | V | 5.58 | 5.58 | 6.8 | 6.8 | 7.9 | 7.9 |
| ولتاژ در 50Hz/60Hz | V | 380 | 380 | 380 | 380 | 380 | 380 |
| فاصله بین بازوها | ام ام | 168-288 | 100 | 168-328 | 100 | 168 تا 428 | 100 |
| حداکثر قدرت در الکترودها | N | 3000 | 3000 | 3500 | 3000 | 3500 | 3000 |
| ضربه کاری | ام ام | 15 تا 45 | 15 تا 25 | 15 تا 45 | 15 تا 25 | 15 تا 45 | 15 تا 25 |
| حداکثر حرکت سیلندر | ام ام | 70 | 50 | 100 | 50 | 100 | 50 |
| حداکثر طول بازو | ام ام | 750 | 350 | 1000 | 450 | 1100 | 500 |
| عرضه هوا فشرده | MPA | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 |
| حداکثر ضخامت ورق فولاد نرم با حداقل طول بازو | ام ام | 3+3 | 3+3 | 4+4 | 4+4 | 5+5 | 5+5 |
| با بازوهای 500 میلی متری | ام ام | 2+2 | 2+2 | 3+3 | 3+3 | 3+3 | 3+3 |
| با بازوهای با حداکثر طول | ام ام | 1.2+12 | 1.2+12 | 2+2 | 1.8+18 | 2.0+20 | 2.0+20 |
| حداکثر سیم متقاطع | ام ام | 14+14 | 14+14 | 16+16 | 16+16 | 20+20 | 20+20 |
| کاهش فشار آب خنک کننده | MPA | 0.۲-۰3 | 0.۲-۰3 | 0.۲-۰3 | 0.۲-۰3 | 0.۲-۰3 | 0.۲-۰3 |
| جریان آب خنک کننده | L/MIN | 4 | 4 | 4 | 4 | 4 | 4 |
* فاصله، زاویه و طول دست جوش می تواند بر اساس خواسته های مشتریان انجام شود.
ویژگی ها:
1دستگاه می تواند 360 ° چرخش کند زیرا صفحه چرخش با لاغرهای پیکربندی شده است.
2. دستگیره های جوشکاری سفارشی ، طولانی ترین بازوی جوشکاری 1300 میلی متر و کوتاه ترین 220 میلی متر است.
3خطوط برق متصل، خطوط کنترل، لوله های ورودی آب، لوله های خروجی آب و لوله های گاز به طور یکنواخت با هم بسته شده اند.صفحات محافظ در هر دو طرف ترانسفورماتور و سیلندر برای محافظت کامل از ایمنی اپراتور فراهم شده است.
4این ترانسفورماتور مطابق با استانداردهای فنی اروپایی و مطابق با استانداردهای بین المللی طراحی شده و دارای تکنولوژی محصول پیشرفته است.عایق کلاس F، و سطح حفاظت بالا IP65. با عملکرد محافظت از گرم شدن بیش از حد، کارایی بالا، از دست دادن مغناطیسی کم و قدرت خروجی بالا.
اصل کار
قطعه کار تحت فشار و انرژی بین الکترود های بالا و پایین قرار دارد و دارای جوش مقاومت است.
هنگامی که مقاومت بخش جوش R (Ω) است، جریان جوش I (A) و قدرت در زمان t (sec) است، با توجه به فرمول زیر:جریان I که ماده فلزی با یک ارزش مقاومت خاص R در یک زمان خاص عبور می کند t به دلیل مقاومت گرم می شود، و گرما تولید شده Q است. جریان مقاومت فلزی برای گرم کردن فلز ذوب شده استفاده می شود و سپس فلز خنک می شود، کریستالیزه می شود و تحت فشار متصل می شود.این رو ویلدر مقاومت میگن.
بازوی جوش می تواند سفارشی شود
مرور کلی ساختار محصول
این سری از دستگاه جوشکاری عمدتا متشکل از ترانسفورماتور جوشکاری، سیستم مدار گاز (ضغط) ، سیستم مدار آب (برداری) ، چنگ های جوشکاری،کنترل کننده جوش مقاومت و مکانیسم حرکتبسته به شکل قطعه ای که باید جوش داده شود و شرایط عملیاتی دستگاه جوش، چنگ های جوش دارای اشکال ساختاری متنوعی هستند.
دستگاه جوشکاری نوع X برای جوشکاری در سطح افقی یا نزدیک به سطح افقی مناسب است و دستگاه جوشکاری نوع C برای جوشکاری در سطح عمودی یا نزدیک به سطح عمودی مناسب است.شکل چنگ های جوش می تواند با توجه به نیازهای کاربر طراحی شود.
استفاده و نصب
کاربرد محصول
