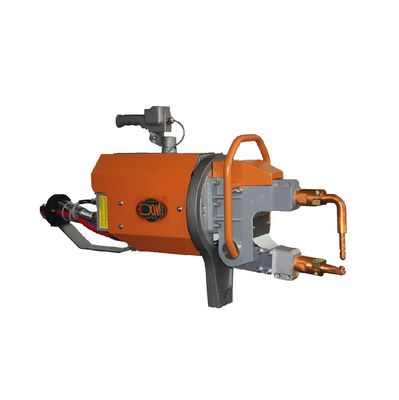

جزئیات محصول:
|
| Product Name: | handheld sheet metal spot welder | Function: | Automobile Body Repair |
|---|---|---|---|
| Rated Capacity: | 60KVA, 80KVA, 100KVA, | Machine type: | Resistance Welding Machine |
| Feature: | Efficient | Max. Welding Thickness: | 5+5 mm |
| After Warranty Service: | Video technical support, Online support and Spare parts | After-sales Service Provided: | Free spare parts, Field installation, commissioning and training |
| برجسته کردن: | جوشگر ورق فلزی 80KVA,جوشگر فلز ورق دستی,جوشگر نقطه ای قابل حمل 60KVA,Handheld Sheet Metal Welder,60KVA Portable Spot Welder |
||
توضیحات محصول
دستگاه جوشکاری اسپت پروژکتور فرکانس متوسط مجموعه ای از تجهیزات جوشکاری پیشرفته است. ترانسفورماتور های جوشکاری به طور گسترده ای دارای حجم کوچک و انرژی خروجی بزرگ هستند.مزایایی که از ماشین های جوش نقطه ای قابل حمل در صنعت خودرو استفاده می شود، حتی آشکارتر استعملکرد برتر آن به دلیل افزایش فرکانس ترانسفورماتور جوش آن از 50/60 هرتز به 1000 هرتز است که وزن مواد هسته آهن را به شدت کاهش می دهد.دیود صاف کننده در مدار ثانویه ترانسفورماتور انرژی الکتریکی را به قدرت DC برای جوش تبدیل می کنداین می تواند به طور قابل توجهی ارزش ضریب جلب مدار ثانویه را بهبود بخشد، که یک عامل مهم است که منجر به از دست دادن انرژی می شود و تقریباً می تواند در مدار های جوش DC نادیده گرفته شود.در نتیجه هزینه های تولید به حداقل می رسد.
| ماده/مدل | واحد | DN2-60X | DN2-60C | DN2-80X | DN2-80C | DN2-100X | DN2-100C |
| قدرت در 50 | KVA | 60 | 60 | 80 | 80 | 100 | 100 |
| حداکثر جریان مدار کوتاه | KVA | 10 | 10 | 12 | 12 | 14 | 14 |
| ولتاژ تخلیه ثانویه | V | 8.9 | 8.9 | 8.9 | 8.9 | 8.9 | 8.9 |
| ولتاژ در 50Hz/60Hz | V | 3φ380 | 3φ380 | 3φ380 | 3φ380 | 3φ380 | 3φ380 |
| فاصله بین بازوها | ام ام | 120 تا 280 | 100 تا 300 | 120 تا 128 | 100 تا 300 | 120 تا 280 | 100 تا 300 |
| حداکثر قدرت در الکترودها | N | 3500 | 3500 | 3500 | 3500 | 3500 | 3500 |
| ضربه کاری | ام ام | 15 تا 45 | 15 تا 25 | 15 تا 45 | 15 تا 25 | 15 تا 45 | 15 تا 25 |
| حداکثر ضربه | ام ام | 50 تا 120 | 60/100/140 | 50 تا 120 | 60/100/140 | 50 تا 120 | 60/100/140 |
| حداکثر طول بازو | ام ام | 500 | 500 | 600 | 500 | 600 | 500 |
| عرضه هوا فشرده | MPA | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 |
| حداکثر ضخامت ورق فولاد نرم با حداقل طول بازو | ام ام | 3+3 | 3+3 | 4+4 | 4+4 | 5+5 | 5+5 |
| با بازوهای 500 میلی متری | ام ام | 2+2 | 2+2 | 3+3 | 3+3 | 3+3 | 3+3 |
| با بازوهای با حداکثر طول | ام ام | 1.2+12 | 1.2+12 | 2+2 | 1.8+18 | 2.0+20 | 2.0+20 |
| حداکثر سیم متقاطع | ام ام | 14+14 | 14+14 | 16+16 | 16+16 | 20+20 | 20+20 |
| کاهش فشار آب خنک کننده | MPA | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 |
| جریان آب خنک کننده | l/MIN | 8 | 8 | 8 | 8 | 8 | 8 |
* فاصله، زاویه و طول دست جوش می تواند بر اساس خواسته های مشتریان انجام شود.
ویژگی ها:
1فشار الکترود کاهش می یابد و عمر الکترود بسیار بهبود می یابد.
2جوش فرکانس متوسط دیجیتال می تواند بیش از 30٪ انرژی را صرفه جویی کند و هزینه های انرژی را به شدت کاهش دهد.
3. می تواند با یک دستگاه جوش معلق و چنگ های جوش یکپارچه استفاده شود.
4عملکرد جوش قدرتمند، ارائه داده های تجزیه و تحلیل کیفیت جوش و نظارت.
5استفاده از سه فاز بار متعادل و فن آوری جوش فرکانس متوسط، بدون نیاز به اضافه کردن یک کابینت جبران ظرفیت.
6طراحی ماژولار یکپارچه، سیستم کنترل جوش عملکرد پایدار، قابلیت اطمینان بالا و نرخ شکست جوش پایین دارد
کاربرد: دستگاه جوش نقطه ای قابل حمل به طور گسترده ای در خودرو، موتورسیکلت، هواپیمایی، قطعات ساختاری ورق فلزی، تجهیزات پزشکی، ماشین آلات صنعتی سبک،لوازم خانگی و سایر زمینه هاو می تواند ورق فولاد کربن، ورق فولاد پوشش داده شده، ورق فولاد ضد زنگ، ورق فلز آلومینیوم را جوش دهد.
پیکربندی جوشگر
کل مجموعه تجهیزات شامل کنترل کننده جوش مقاومت میکرو کامپیوتری، موتور اصلی، بازوی الکترود، بازوی بلند، کابل برق، کابل کنترل، قطعات پردازش منبع هوا، تعادل، لوله ورودی,لوله ورودی و خروجی و غیره

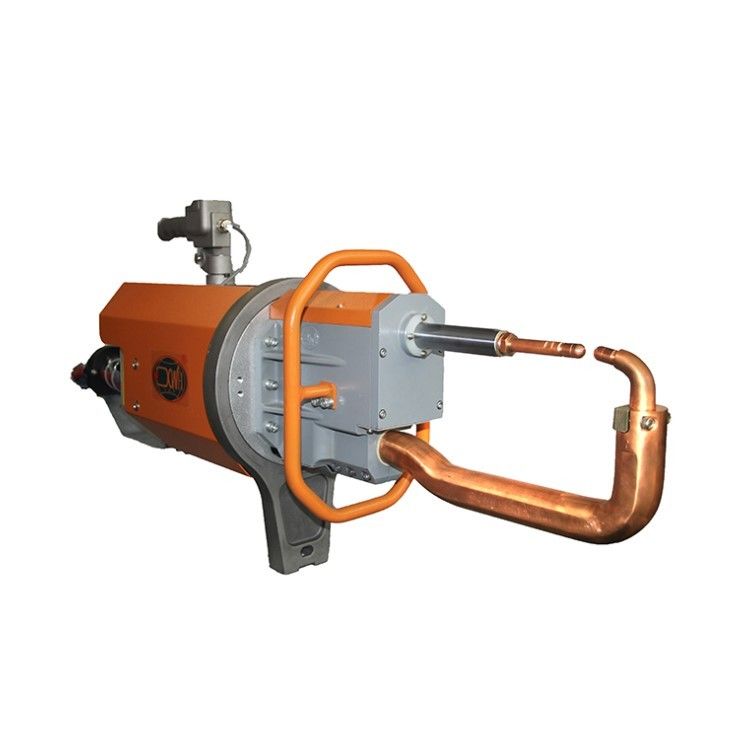

بازوهای الکترود چندگانه
استفاده و نصب
توازن دهنده ی بهار
تعادل کننده ی بهار (که در ادامه به عنوان تعادل کننده اشاره می شود) یک نوع ابزار کمکی است که به طور خاص با ابزارهای دستی معلق استفاده می شود، به ویژه برای عملیات خط تولید مناسب است.يا انواع ابزار ایستگاه سنگين است، بار کار سنگین، زمان کار طولانی.
پس از آویزان کردن ابزار با یک تعادل، وزن ابزار و دستگاه های کمکی آن متعادل می شود، به کاربر اجازه می دهد تا ابزار را به راحتی کار کند.,تا زمانی که اپراتور نیروی کمتری روی ابزار اعمال کند، می تواند بالا و پایین حرکت کند.
1ویژگی های ساختاری منحصر به فرد کار دستی سنگین را آسان و آزادانه بالا و پایین می کند.
2حداکثر ضربه کاری از بهار طناب 1.5 متر است، و تعادل حدود 1.1 متر است.
3برای ایمنی، تمام محصولات مجهز به طناب فولادی ایمنی در صورت شکست قلاب هستند.
4. هنگامی که بهار شکسته، دستگاه ایمنی را قفل چرخ برج، اما چرخ برج هنوز هم نیاز به چرخش 1/4 ~ 1/2 دور.
5محصول مجهز به یک صفحه نشانگر برای تنظیم ظرفیت حمل ساز است، به طوری که ظرفیت حمل ساز را تنظیم کند.
6. محصول مجهز به دستگاه تعلیق چرخ برج است تا تعویض ابزار را تسهیل کند
کاربرد محصول
