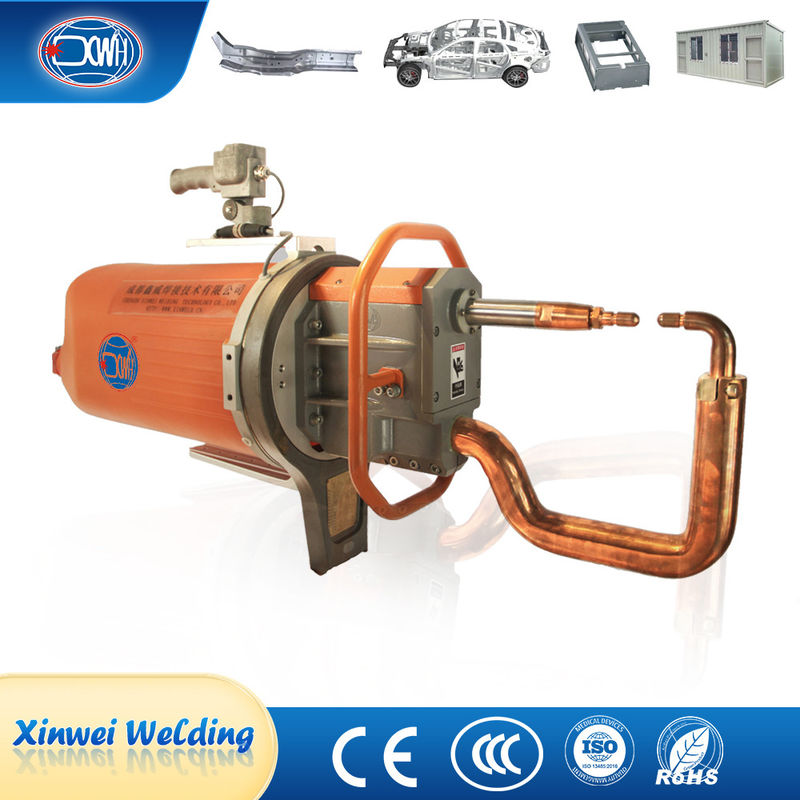

جزئیات محصول:
|
| Product Name: | Portable Welding Gun | Function: | Resistance Spot Welding Machine |
|---|---|---|---|
| Machine type: | Handheld Welder | Application: | Automotive Industry |
| Feature: | High Efficiency | Max. Welding Thickness: | 5+5 mm |
| Rated Capacity: | 60KVA, 80KVA, 100KVA | After-sales Service Provided: | Free spare parts, Field installation, commissioning and training |
| After Warranty Service: | Video technical support, Online support and Spare parts | گواهی: | Certification |
| برجسته کردن: | ماشین جوش نقطه ای فولادی,مقاومت دستگاه جوش نقطه ای دستی,جوشگرهای اسپیک قابل حمل آلومینیومی,Resistance Handheld Spot Welding Machine,Aluminum Portable Spot Welders |
||
توضیحات محصول
دستگاه جوش نقطه ای قابل حمل یک طراحی ماژولار را اتخاذ می کند، یکپارچه سازی ترانسفورماتور های جوش، سیلندرها، دریچه های سولینوئید، توزیع کننده های آب و گاز، حلقه های چرخش و میله های تعلیق،سیستم های تعادل، و دستگیره های کنترل و سایر دستگاه های مرتبط به یک واحد تبدیل می شوند. مدار الکتریکی اصلی یک ورودی سه فاز AC 380V / 50HZ را اتخاذ می کند،که از سیلیکون قابل کنترل در کنترل کننده و سپس به ترانسفورماتور عبور می کندپس از کاهش ولتاژ توسط ترانسفورمور، خروجی ثانویه ولتاژ پایین (4.75-10V) و جریان بزرگ (12-20KA) بین الکترودها است.کنترل کننده تنظیم زاویه هدایت سیلیکون قابل کنترل برای تنظیم جریان خروجی از ترانسفورماتور برای پاسخگویی به الزامات مشخصات جوش.
| ماده/مدل | واحد | DN2-60X | DN2-60C | DN2-80X | DN2-80C | DN2-100X | DN2-100C |
| قدرت در 50 | KVA | 60 | 60 | 80 | 80 | 100 | 100 |
| حداکثر جریان مدار کوتاه | KVA | 10 | 10 | 12 | 12 | 14 | 14 |
| ولتاژ تخلیه ثانویه | V | 8.9 | 8.9 | 8.9 | 8.9 | 8.9 | 8.9 |
| ولتاژ در 50Hz/60Hz | V | 3φ380 | 3φ380 | 3φ380 | 3φ380 | 3φ380 | 3φ380 |
| فاصله بین بازوها | ام ام | 120 تا 280 | 100 تا 300 | 120 تا 128 | 100 تا 300 | 120 تا 280 | 100 تا 300 |
| حداکثر قدرت در الکترودها | N | 3500 | 3500 | 3500 | 3500 | 3500 | 3500 |
| ضربه کاری | ام ام | 15 تا 45 | 15 تا 25 | 15 تا 45 | 15 تا 25 | 15 تا 45 | 15 تا 25 |
| حداکثر ضربه | ام ام | 50 تا 120 | 60/100/140 | 50 تا 120 | 60/100/140 | 50 تا 120 | 60/100/140 |
| حداکثر طول بازو | ام ام | 500 | 500 | 600 | 500 | 600 | 500 |
| عرضه هوا فشرده | MPA | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 |
| حداکثر ضخامت ورق فولاد نرم با حداقل طول بازو | ام ام | 3+3 | 3+3 | 4+4 | 4+4 | 5+5 | 5+5 |
| با بازوهای 500 میلی متری | ام ام | 2+2 | 2+2 | 3+3 | 3+3 | 3+3 | 3+3 |
| با بازوهای با حداکثر طول | ام ام | 1.2+12 | 1.2+12 | 2+2 | 1.8+18 | 2.0+20 | 2.0+20 |
| حداکثر سیم متقاطع | ام ام | 14+14 | 14+14 | 16+16 | 16+16 | 20+20 | 20+20 |
| کاهش فشار آب خنک کننده | MPA | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 |
| جریان آب خنک کننده | l/MIN | 8 | 8 | 8 | 8 | 8 | 8 |
* فاصله، زاویه و طول دست جوش می تواند بر اساس خواسته های مشتریان انجام شود.
ویژگی ها:
1) اسپری در فرآیند جوش به شدت کاهش می یابد، کیفیت جوش را بهبود می بخشد و محیط جوش را تصفیه می کند.
2) طراحی ماژولار یکپارچه، سیستم کنترل جوش عملکرد پایدار، قابلیت اطمینان بالا و نرخ شکست جوش پایین دارد.
3) ترانسفورماتور نوع فرکانس متوسط را اتخاذ می کند که با استانداردهای بین المللی مطابقت دارد. تکنولوژی محصول پیشرفته است، با عایق F-level و سطح حفاظت بالا IP65.مجهز به تابع حفاظت از گرم شدن بیش از حد، کارایی بالا، از دست دادن مغناطیسی کم، قدرت خروجی بالا و نرخ استفاده از شبکه بالا.
4) استفاده از یک شیر متناسب برای کنترل فشار سیلندر کلیمپ جوش، اطمینان از کنترل دقیق.
5) به طور گسترده ای در جوش صفحه با قدرت بالا، آلومینیوم، فلز گالوانیزه و سایر مواد فلزی استفاده می شود.
کاربرد:
دستگاه جوش نقطه ای قابل حمل به طور گسترده ای در تولید خودرو، تعمیر و نگهداری، لوازم خانگی، درب و پنجره، کشاورزی،صنایع فولاد ساختمانی و سایر صنایع تولید فلز.

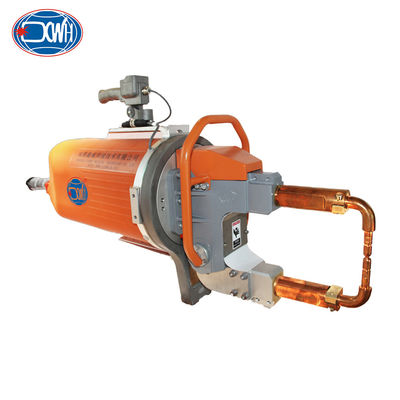

ساختارهای عمومی

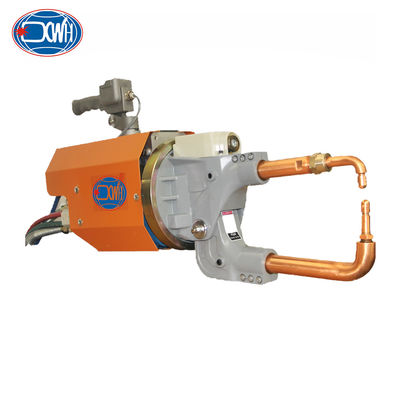

بازوهای چند الکترود
استفاده و نصب

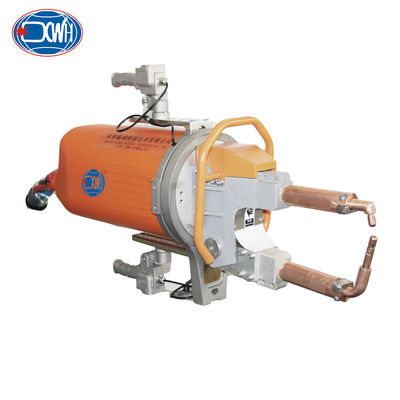

تصاویر
