جزئیات محصول:
|
| Product Name: | Portable Handheld Welding Machine | Function: | Metal Spot Welding Machine |
|---|---|---|---|
| Machine type: | Resistance DC Welding Machine | Application: | Car Industry |
| Feature: | High Frequency Inverter DC Output | Max. Welding Thickness: | 5+5 mm |
| Rated Capacity: | 60KVA, 80KVA, 100KVA | After-sales Service Provided: | Free spare parts, Field installation, commissioning and training |
| After Warranty Service: | Video technical support, Online support and Spare parts | گواهی: | Certification |
| برجسته کردن: | دستگاه جوش دستی قابل حمل,ماشین جوش نقطه ای دستی SS,دستگاه جوشکاری نقطه ای قابل حمل 100KVA,SS Handheld Spot Welding Machine,100KVA Portable Spot Welding Machine |
||
توضیحات محصول

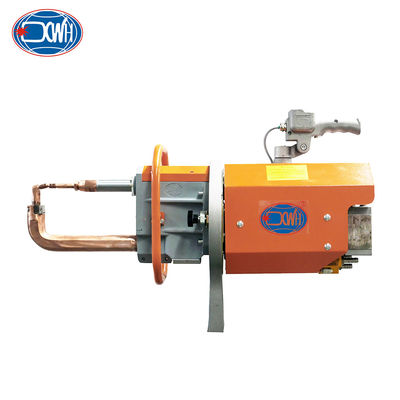

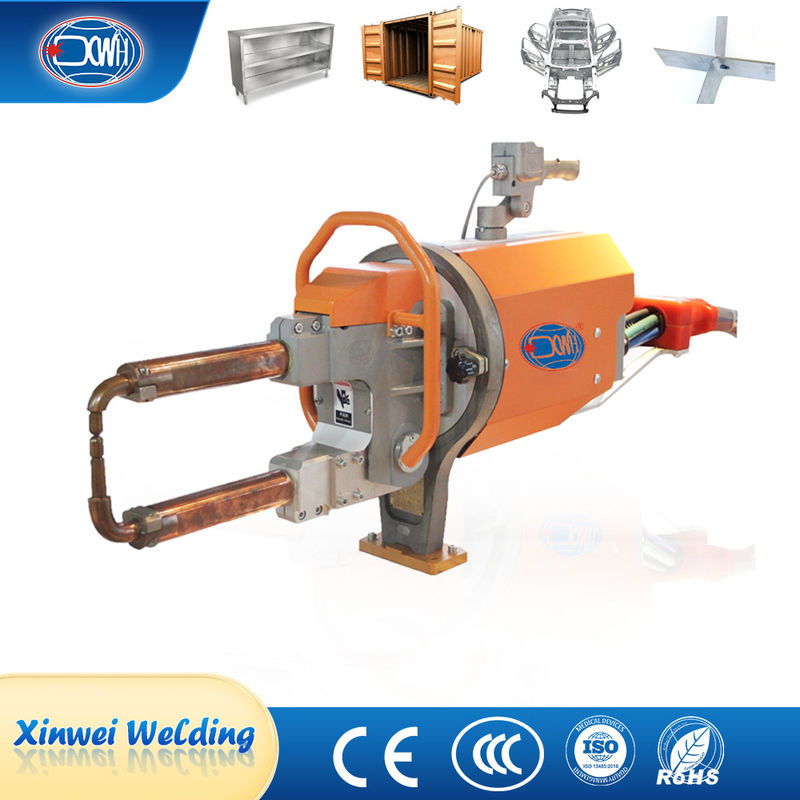

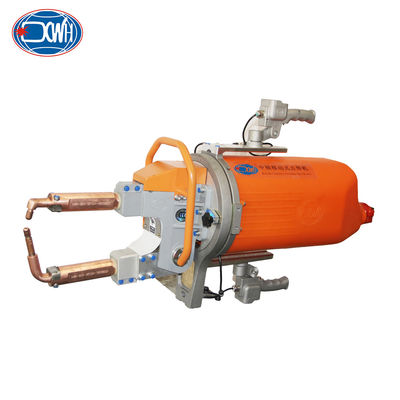

دستگاه جوش نقطه ای قابل حمل، دستگاه های مرتبط مانند ترانسفورماتور های جوش، سیلندر، شیر سولینوئید، توزیع کننده های آب و گاز، حلقه های چرخش و میله های تعلیق، سیستم های تعادل،و دستگیره های کنترل. با تنظیم اندازه ترایستور (IGBT) از طریق یک کنترلر، جریان خروجی ترانسفورماتور می تواند برای پاسخگویی به الزامات مشخصات جوش تنظیم شود.
| ماده/مدل | واحد | DN2-60X | DN2-60C | DN2-80X | DN2-80C | DN2-100X | DN2-100C |
| قدرت در 50 | KVA | 60 | 60 | 80 | 80 | 100 | 100 |
| حداکثر جریان مدار کوتاه | KVA | 10 | 10 | 12 | 12 | 14 | 14 |
| ولتاژ تخلیه ثانویه | V | 8.9 | 8.9 | 8.9 | 8.9 | 8.9 | 8.9 |
| ولتاژ در 50Hz/60Hz | V | 3φ380 | 3φ380 | 3φ380 | 3φ380 | 3φ380 | 3φ380 |
| فاصله بین بازوها | ام ام | 120 تا 280 | 100 تا 300 | 120 تا 128 | 100 تا 300 | 120 تا 280 | 100 تا 300 |
| حداکثر قدرت در الکترودها | N | 3500 | 3500 | 3500 | 3500 | 3500 | 3500 |
| ضربه کاری | ام ام | 15 تا 45 | 15 تا 25 | 15 تا 45 | 15 تا 25 | 15 تا 45 | 15 تا 25 |
| حداکثر ضربه | ام ام | 50 تا 120 | 60/100/140 | 50 تا 120 | 60/100/140 | 50 تا 120 | 60/100/140 |
| حداکثر طول بازو | ام ام | 500 | 500 | 600 | 500 | 600 | 500 |
| عرضه هوا فشرده | MPA | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 |
| حداکثر ضخامت ورق فولاد نرم با حداقل طول بازو | ام ام | 3+3 | 3+3 | 4+4 | 4+4 | 5+5 | 5+5 |
| با بازوهای 500 میلی متری | ام ام | 2+2 | 2+2 | 3+3 | 3+3 | 3+3 | 3+3 |
| با بازوهای با حداکثر طول | ام ام | 1.2+12 | 1.2+12 | 2+2 | 1.8+18 | 2.0+20 | 2.0+20 |
| حداکثر سیم متقاطع | ام ام | 14+14 | 14+14 | 16+16 | 16+16 | 20+20 | 20+20 |
| کاهش فشار آب خنک کننده | MPA | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 |
| جریان آب خنک کننده | l/MIN | 8 | 8 | 8 | 8 | 8 | 8 |
* فاصله، زاویه و طول دست جوش می تواند بر اساس خواسته های مشتریان انجام شود.
ویژگی ها:
1) اسپری در فرآیند جوش به شدت کاهش می یابد، کیفیت جوش را بهبود می بخشد و محیط جوش را تصفیه می کند.
2) طراحی ماژولار یکپارچه، سیستم کنترل جوش عملکرد پایدار، قابلیت اطمینان بالا و نرخ شکست جوش پایین دارد.
3) ترانسفورماتور نوع فرکانس متوسط را اتخاذ می کند که با استانداردهای بین المللی مطابقت دارد. تکنولوژی محصول پیشرفته است، با عایق F-level و سطح حفاظت بالا IP65.مجهز به تابع حفاظت از گرم شدن بیش از حد، کارایی بالا، از دست دادن مغناطیسی کم، قدرت خروجی بالا و نرخ استفاده از شبکه بالا.
4) استفاده از یک شیر متناسب برای کنترل فشار سیلندر کلیمپ جوش، اطمینان از کنترل دقیق.
5) به طور گسترده ای در جوش صفحه با قدرت بالا، آلومینیوم، فلز گالوانیزه و سایر مواد فلزی استفاده می شود.
کاربرد:
دستگاه جوش نقطه ای قابل حمل به طور گسترده ای در تولید خودرو، تعمیر و نگهداری، لوازم خانگی، درب و پنجره، کشاورزی،صنایع فولاد ساختمانی و سایر صنایع تولید فلز.
اصل جوش مقاومت الکتریکی جوش
جوش بین دو الکترود ستون فشار داده می شود و توسط برق گرم می شود، به طوری که جوش در تماس ذوب می شود و یک نون شکل می گیرد.جوش سخت شده و تحت فشار کریستالیزه شده تا یک نقطه جوش متراکم ایجاد شود.جوش نقطه ای برای جوش صفحه نازک (lap) و میله فولادی مناسب است. به طور گسترده ای در تولید خودرو، هواپیما، الکترونیک، ابزار و لوازم روزمره استفاده می شود.
فرآیند جوش
فرآیند اصلی کار دستگاه جوش نقطه ای قابل حمل از چهار روش اساسی تشکیل شده است: فشار، جوش، نگهداری و استراحت و در صورت لزوم می توان روش های اضافی اضافه کرد.
ساختارهای عمومی
بازوهای چند الکترود
استفاده و نصب
تصاویر
